怎么用solidworks自动生成同步带啊？下了Geartrax，生成同步带轮后，再装配，同步带怎么生成啊？
solidworks同步带轮怎么画
是 是 是 使用SolidWorks软件绘制同步滑轮时，需要如下步骤。
是 是 是 打开SolidWorks软件，创建新的组装文件。
是 是 是 2.在组装文件中插入圆筒，作为同步滑轮主体。
是 是 是 3.制作同步滑轮的齿形。你可以使用SolidWorks的扫描和包装工具，也可以用其他CAD软件制作齿形模型并将其放入组装文件中。
是 是 是 4.齿形与圆柱对齐，调整位置和角度，使齿形与圆柱接触。
是 是 是 5.重复上述步骤，将其他齿形组装在圆筒上，直到同步滑轮整体绘制完成。
是 是 是 6.对同步滑轮进行装配约束，确保其与其他部件配合正确。
是 是 是 7.检查组件的干扰和碰撞情况，确保设计符合实际要求。
是 是 是 8.导出所需格式，如STEP、IGES等模型，以便用其他CAD软件进行后期处理或其他操作。
是 是 是 另外，绘制同步滑轮需要SolidWorks操作基础和机械设计经验。经验不足的情况下，建议先学习SolidWorks的基础知识和技巧，然后再进行同步图轮的绘制。
怎么用solidworks自动生成同步带啊？下了Geartrax，生成同步带轮后，再装配，同步带怎么生成啊？

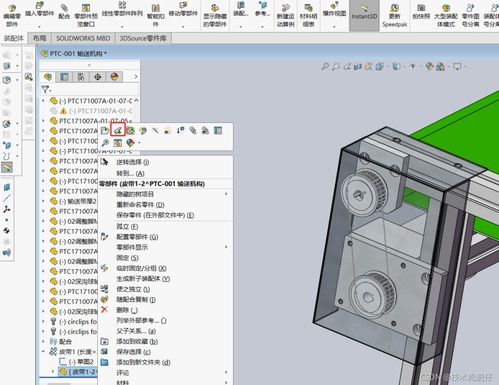

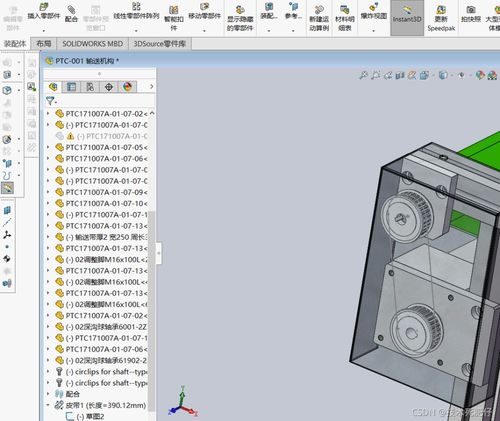

1 .打开SolidWorks，制作组装图
2、插入画好的同步轮
3、插入车轮配合，主要是中心距离的配合
4、组件特征——单击传动带
5、选择并确定两个同步滑轮。
6、选择这个上眼的基面画草图。
7 .绘制同步带的剖面图
8、单击组件特征-扫描
9、选择轮廓和路径，就能得到同步带。
solidworks怎样画P2M同步轮
1.寻找标准，自己按照图画。
2.简化，个径直接为节线直径。
3.推荐一个软件，GearTrax他能很好的画各种车轮，齿轮，带车轮的链轮等。
solidworks里不在同一平面上的皮带轮怎么画皮带
展开一切。
要想不画传动带而使之联动，只需在组件特征中选择传动带/链条按指示即可???无论如何都想画尺寸的情况下，任意选择参考面以2个皮带为参考画路径扫描就可以了???
